ГвозDECK-PRO

ГвозDECK PRO – универсальный скрытый крепеж для любых деревянных конструкций, в том числе для конструкций из твердых пород древесины.

Подробное описание монтажа ГвозDECK PRO

Особенности ГвозDECK PRO:

• требует использования специального инструмента, обеспечивающего локальный пропил в боковой поверхности доски,
• высокая скорость монтажа,
• отсутствуют ограничения по использованию древесины,
• при перпендикулярном, по отношению к лаге, положении шурупа возможна локальная разборка собранной конструкции,
• производится только с защитным термодиффузионным цинковым покрытием.

Данный крепежный элемент рекомендуется для использования в высоконагруженных горизонтальных настилах, вентилируемых деревянных фасадах, прост в монтаже, обеспечивает требуемую надежность конструкции, фактически невидим.

Способ монтажа ГвозDECK PRO (схема)

1. Первую доску (1) прикрепить к основанию (2) шурупом (3), выбрать локальный паз (4) в боковой поверхности доски.

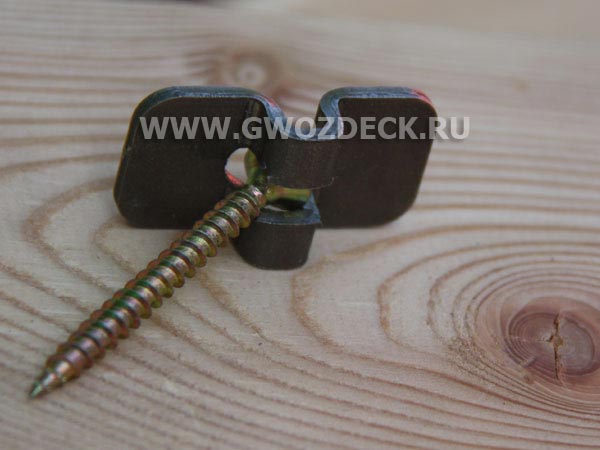

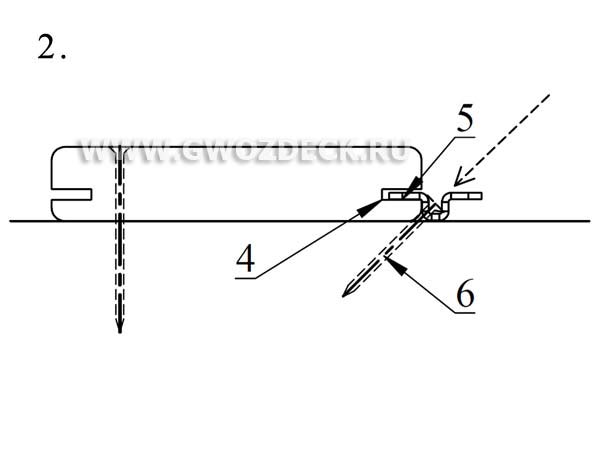

2. Установить в паз (4) доски крепеж (5) и завернуть через монтажное отверстие крепежа шуруп (6) под углом 45о или 90о.

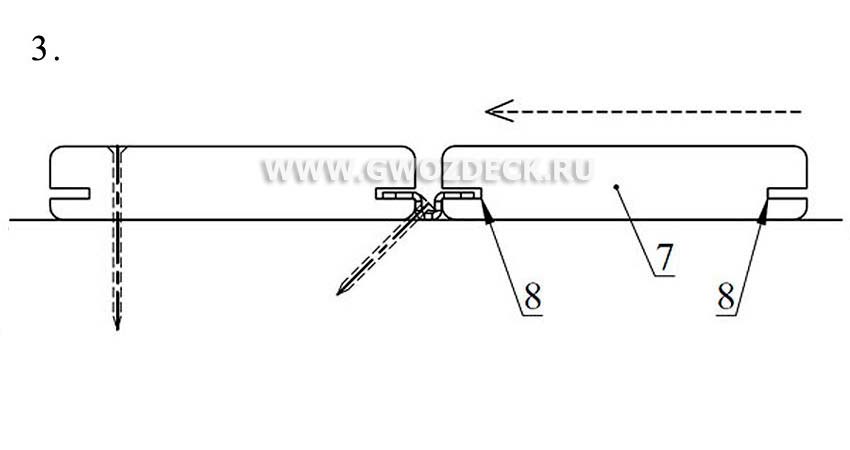

3. Выбрать во второй доске (7) пазы (8) в боковых поверхностях, установить вторую доску.

Рекомендации:

• толщина террасной или палубной доски, планкена – от 20 мм до 45 мм;
• зазор между досками – 10 мм;
• древесина для планкена, террасной доски – любая;
• древесина для лаг террасы – любая;
• шуруп – HECO-FIX-plus 5 х 60 PZ;

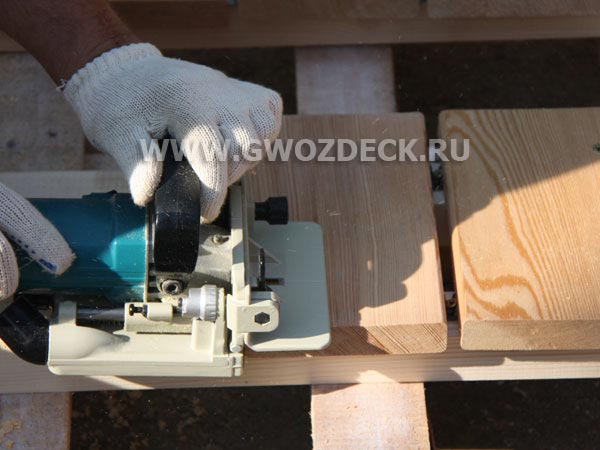

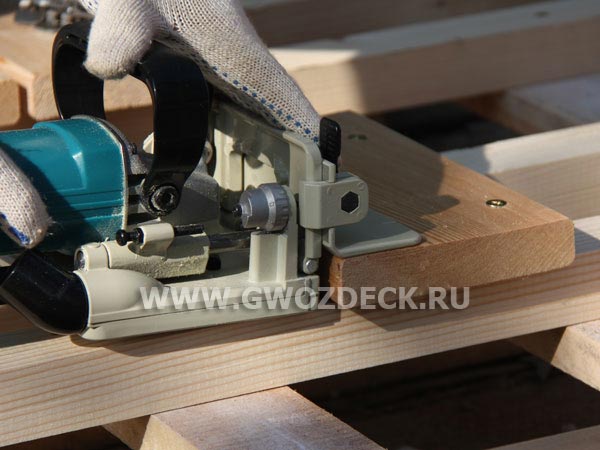

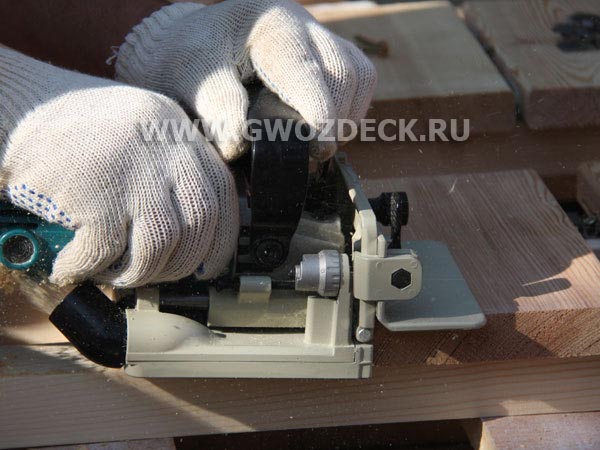

• для локальной фрезеровки паза использовать ламельный фрезер MAKITA 3901.

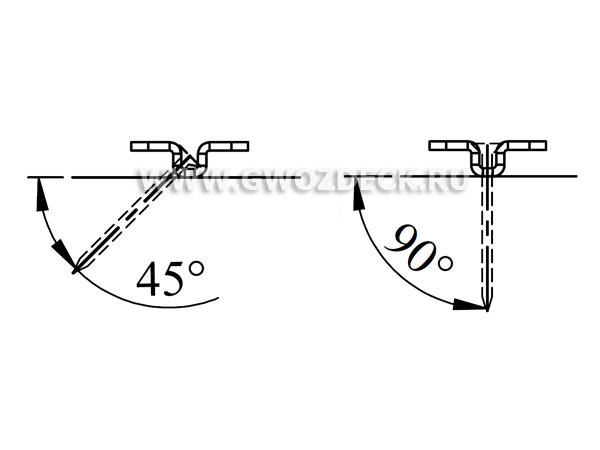

Варианты положения шурупа (6):

• 45° – позволяет исправлять кривизну доски.
• 90° – позволяет локально разобрать конструкцию.

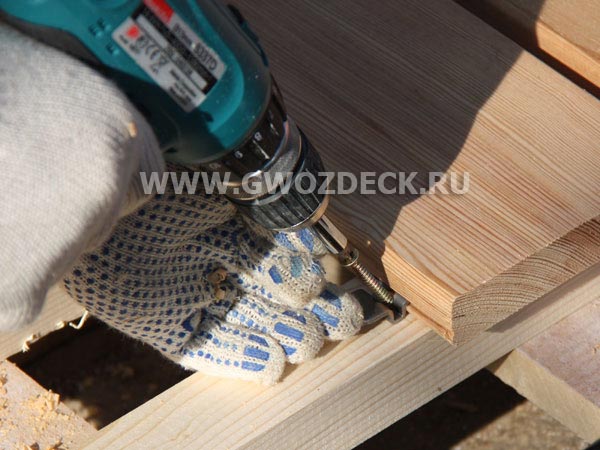

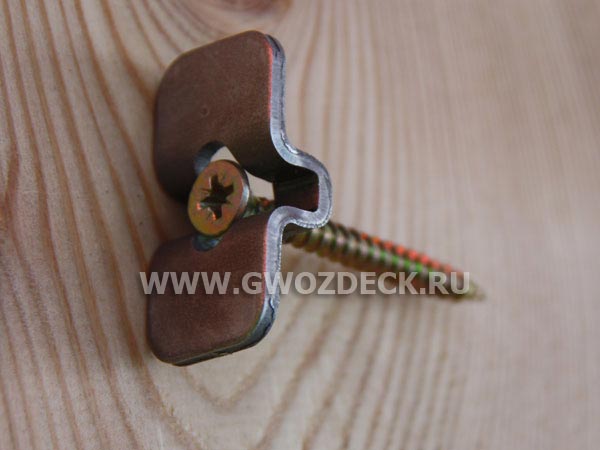

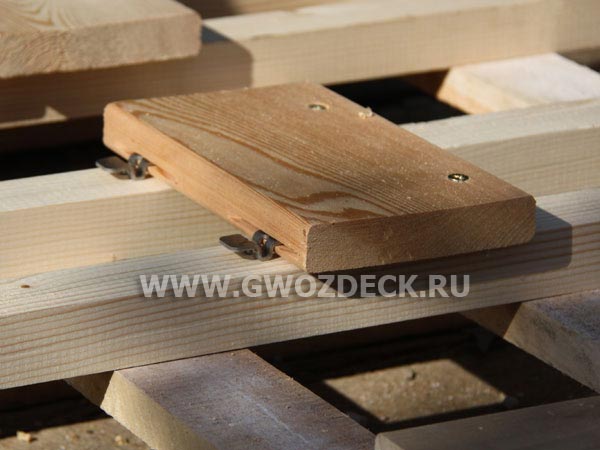

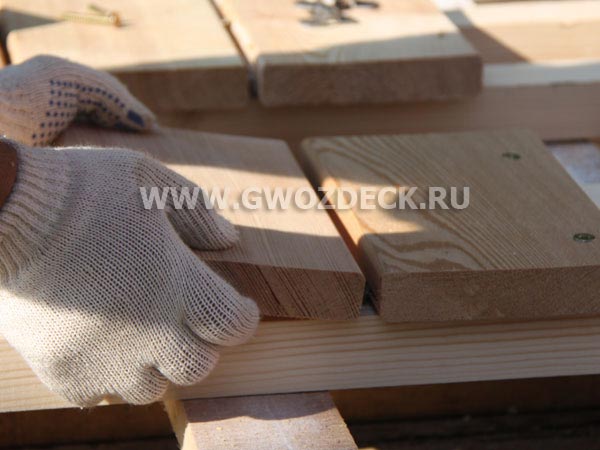

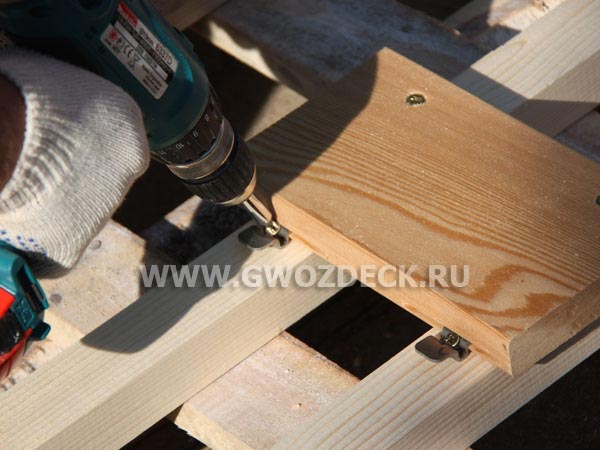

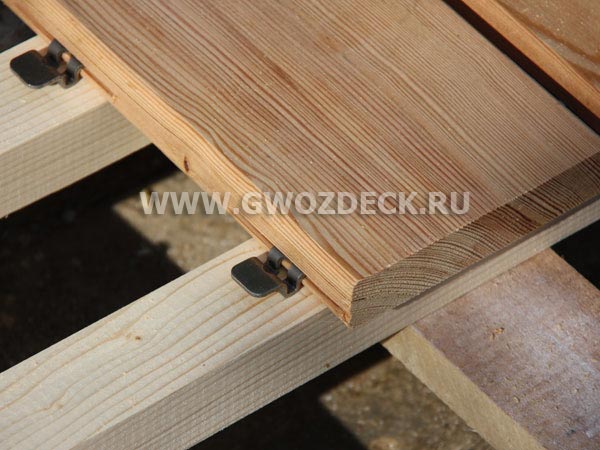

Монтаж ГвозDECK PRO в фотографиях

Расчет расхода ГвозDECK PRO

Толщина доски, мм	Ширина доски, мм	Расстояние по осям лаг, мм	Рекомендуемый зазор между досками, мм	Норма расхода, шт./кв.м
доска для фасада из планкена 20	90	500	10	20
	115	500	10	16
	130	500	10	15
террасная доска 25-28	90	500	10	20
	115	500	10	16
	130	500	10	15
	140	500	10	14
террасная доска 35-38	90	750	10	14
	115	750	10	11
	130	750	10	10
террасная доска 42-45	90	900	10	12
	115	900	10	9
	130	900	10	8
