ГвозDECK-TWIN

ГвозDECK TWIN – скрытый крепежный элемент для деревянных настилов и вентилируемых фасадов, обеспечивающий надежность конструкции идентичную ГвозDECK CLASSIC.

Подробное описание монтажа ГвозDECK TWIN

Особенности ГвозDECK TWIN:

• форма крепежа обеспечивает больший монтажный зазор между террасными досками (планкеном),
• в качестве материала для лаги (бруска) может быть использована любая древесина,
• позволяет использовать в качестве лаги (бруска) террасную доску или брусок сечением сопоставимым с длиной шурупа, что удобно для устройства деревянного настила по бетонному основанию,
• позволяет экономить материалы и время при монтаже конструкций, имеющих торцевые стыки террасных досок (планкена).

Данный крепежный элемент рекомендуется для использования в высоконагруженных горизонтальных настилах, вентилируемых деревянных фасадах, прост в монтаже, обеспечивает требуемую надежность конструкции, фактически невидим.

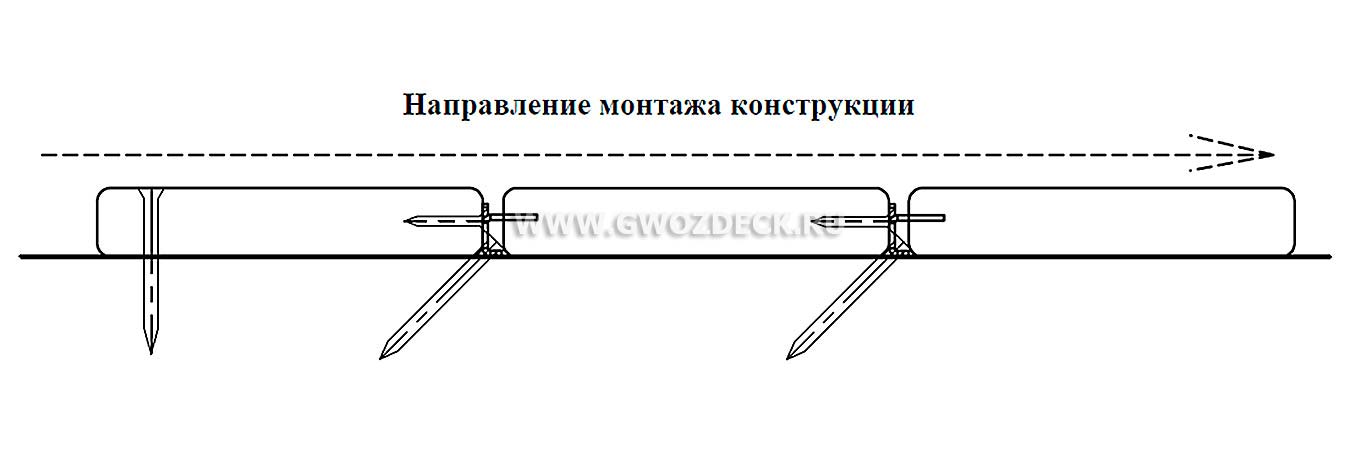

Способ монтажа ГвозDECK TWIN (схема)

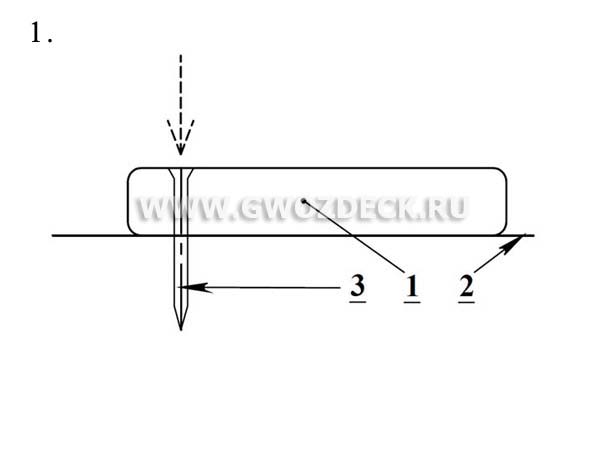

1. Первую доску (1) прикрепить к основанию (2) шурупом (3).

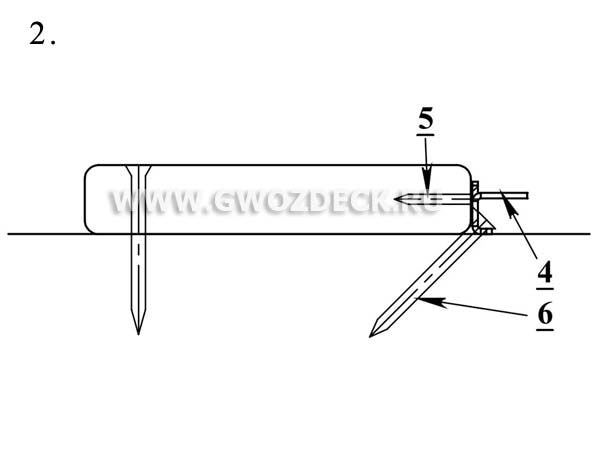

2. Установить крепеж (4) завернуть шурупы (5) параллельно основанию и шуруп (6) под углом 45° в основание (2).

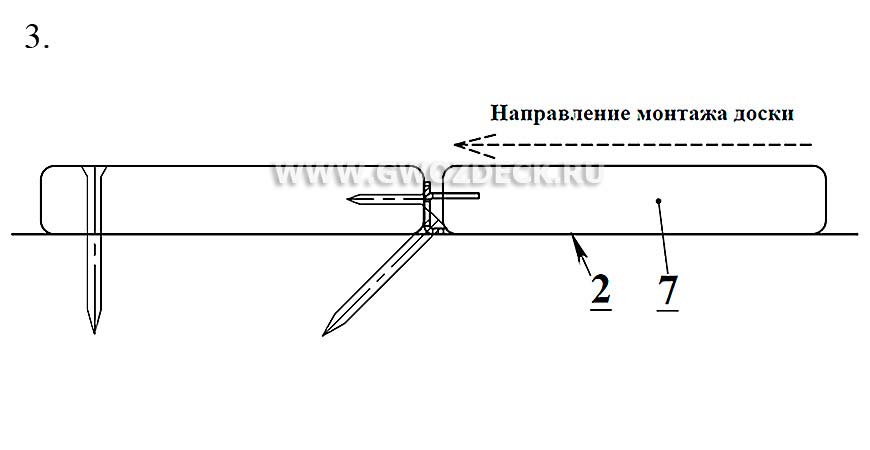

3. Положить следующую доску (7) на основание (2) и ударом молотка через прокладку установить ее в рабочее положение.

Рекомендации:

• толщина террасной (палубной) доски, планкена – от 20 мм до 40 мм;
• зазор между террасными досками – от 7 мм до 9 мм;
• древесина для планкена, террасной доски – с умеренной плотностью (сосна, лиственница, ироко, тик);
• древесина для лаг террасы – без ограничений;
• при использовании для лаг, древесины высокой плотности необходимо предварительно засверлиться на длину шурупа сверлом диаметром 0,7 внешнего диаметра шуруп;
• шуруп (5) – HECO-FIX-plus 3,5 х 35 PZ;
• шуруп (6) – HECO-FIX-plus 4,5 х 50 PZ.

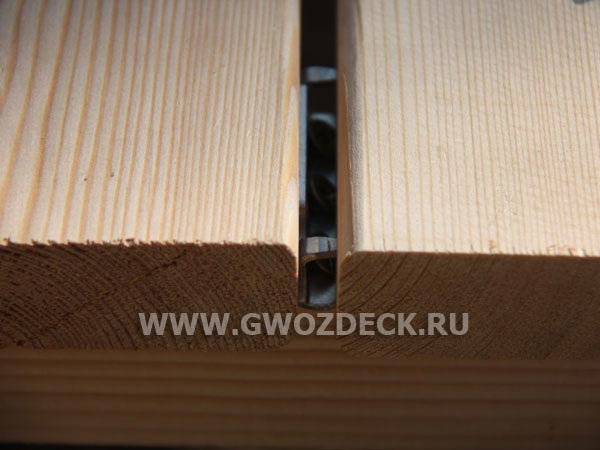

Монтаж ГвозDECK TWIN в фотографиях

Расчет расхода ГвозDECK TWIN

Толщина доски, мм	Ширина доски, мм	Расстояние по осям лаг, мм	Рекомендуемый зазор между досками, мм	Норма расхода, шт./кв.м
доска для фасада из планкена 20	90	500	7-9	20-21
	115	500	7-9	16-17
	130	500	7-9	14-15
террасная доска 25-28	90	500	7-9	20-21
	115	500	7-9	16-17
	130	500	7-9	14-15
	140	500	7-9	13-14
террасная доска 35-38	90	750	7-9	13-14
	115	750	7-9	10-11
	130	750	7-9	9-10
