Монтаж ГвозDECK PRO
Крепеж ГвозDECK PRO может использоваться для монтажа террас и обшивки фасадов домов. Конструкция крепежа создает мерный зазор между террасной доской (планкеном), позволяет использовать в качестве лаг бруски любого сечения, из любой древесины, любой влажности, имеющие сучки и другие неоднородности.
Для монтажа террасы с использованием крепежа ГвозDECK PRO рекомендуем использовать: шурупы HECO-FIX-plus 5,0*60 PZ, намагниченный удлинитель с возможностью быстрой смены бит, биту PZ2.
Использование удлинителя целесообразно, т.к. это улучшает визуальный контроль процесса монтажа.
В качестве инструмента для локального пропила может быть выбран любой ламельный фрезер, например MAKITA 3901, ИНТЕРСКОЛ ФШМ-100/710, DeWALT DW682K, KRESS 800 FDF и др. Ламельный фрезер — столярный узкоспециализированный инструмент, предназначенный для технологической операции — выборки пазов под вставные плоские шипы (ламели, бисквиты), формирует овальный паз шириной 4 мм и глубиной до 20 мм. Установки ламельного фрезера: глубина пропила — 15 мм, расстояние от тыльной плоскости террасной доски до пропила – 8,5 – 9,0 мм (см. схему монтажа ГвозDECK PRO — http://www.gwozdeck.ru/krepezh/gvozdeck_pro/.
Крепеж ГвозDECK PRO и шурупы HECO-FIX-plus 5,0*60 PZ.
Ламельный фрезер MAKITA 3901 – инструмент для монтажа Гвоздек PRO.
Ламельным фрезером выполняются локальные пропилы.
Ламельным фрезером выполняются локальные пропилы.
В локальные пропилы устанавливается крепеж ГвозDECK PRO.
Через монтажные отверстия в крепеже завинчиваем в лагу шуруп HECO-FIX-plus 5,0*60 PZ битой PZ2. При наличии незначительного искривления террасной доски типа «сабля» (около 2 мм на погонный метр доски) возможно исправление кривизны доски за счет ее подтяжки к предыдущей в процессе монтажа.
Рабочее положение крепежа ГвозDECK PRO.
Во второй террасной доске ламельным фрезером делаются локальные пропилы под установленный крепеж ГвозDECK PRO.
Вторая террасная доска переворачивается и насаживается пропилами на свободные «крылышки» крепеж ГвозDECK PRO.

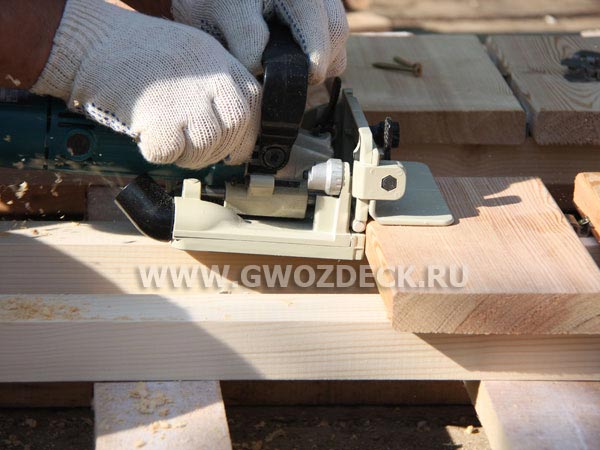

Во второй террасной доске ламельным фрезером делаются локальные пропилы под следующий ряд крепежа ГвозDECK PRO.
Устанавливаем крепеж ГвозDECK PRO и завинчиваем в лагу шуруп.
Крепеж ГвозDECK PRO, террасная доска 28 мм, монтажный зазор 10 мм.
