ПЛАНфикс

ПЛАНфикс – уникальный скрытый крепежный элемент для обшивки домов, беседок и заборов, свесов кровли. ПЛАНфикс так же как и ГвозDECK прост в монтаже, обеспечивает требуемую надежность конструкции, фактически невидим.

Подробное описание монтажа ПЛАНфикс

Особенности ПЛАНфикс:

• обеспечивается зазоры для эффективной вентиляции фасада здания, исключая попадание осадков на утеплитель,
• небольшой зазор между досками,
• позволяет использовать в качестве основы для вентилируемого фасада подшивные бруски небольшого сечения,
• используется простой набор инструментов для монтажа,
• позволяет вести монтаж при отсутствии электричества.

ПЛАНфикс за счет оригинального способа крепления к подшивным брускам исключительно технологичен и удобен в работе с обшивочной доской, имеющей в сечении форму прямоугольника (с фасками и без). ПЛАНфикс за счет скрытого способа крепления обшивочной доски (планкен) к подшивным брускам обеспечивает видимую целостность и эстетичность конструкции. Область применения ПЛАНфикс: внутренняя и внешняя обшивка домов и других вертикальных конструкций, требующих наличие технологических щелей для проветривания.

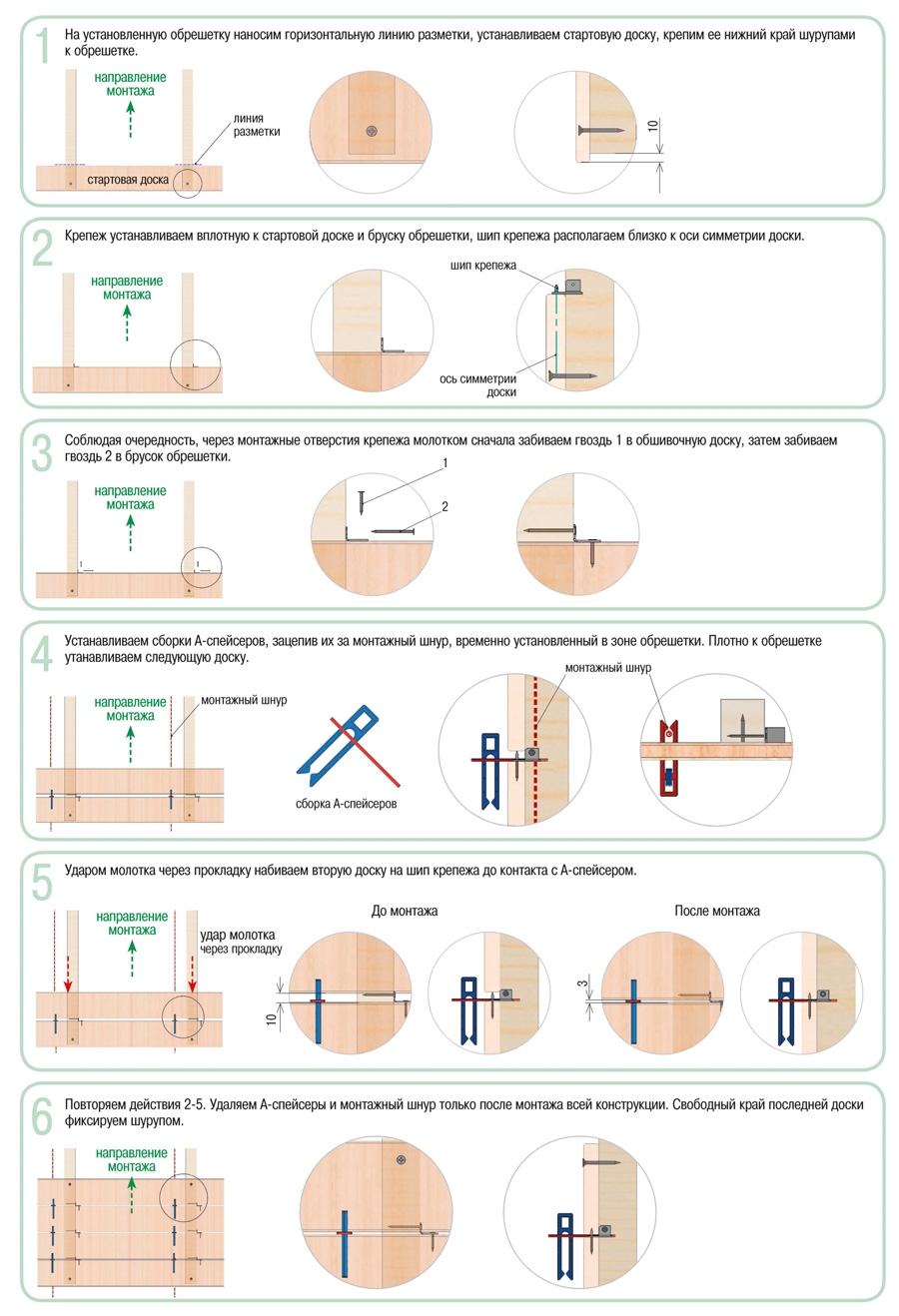

Способ монтажа ПЛАНфикс (схема)

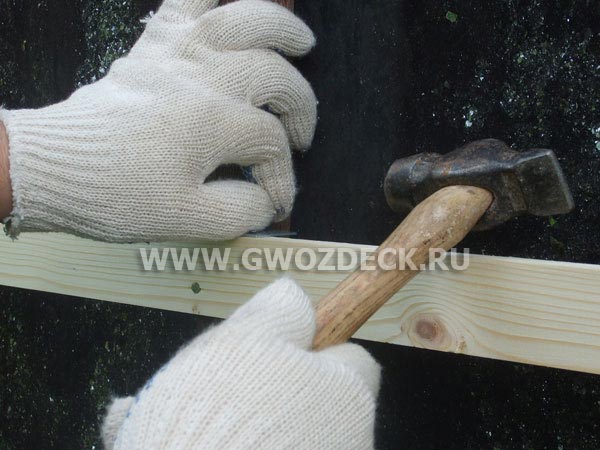

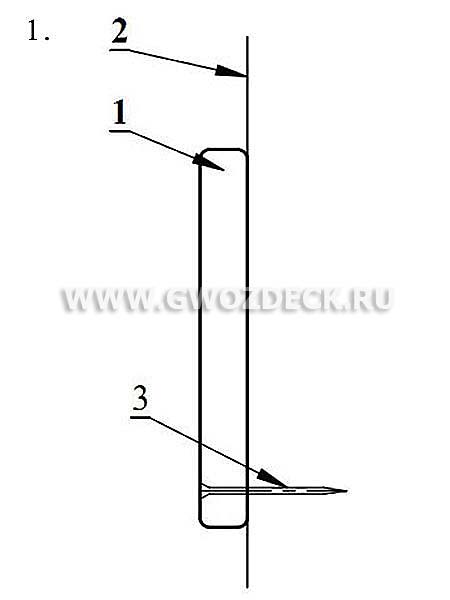

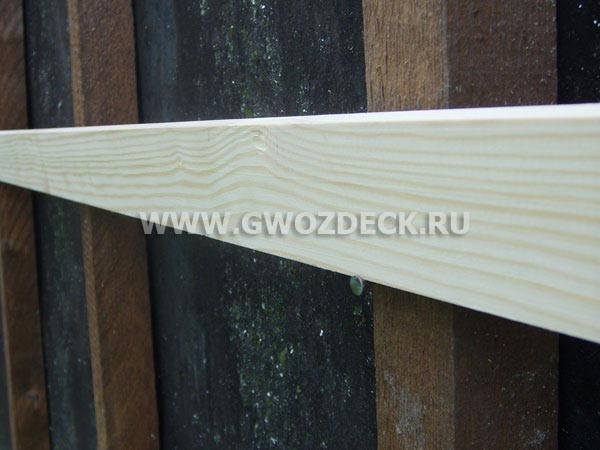

1. Первую доску (1) зафиксировать к стойке (2) шурупом (3).

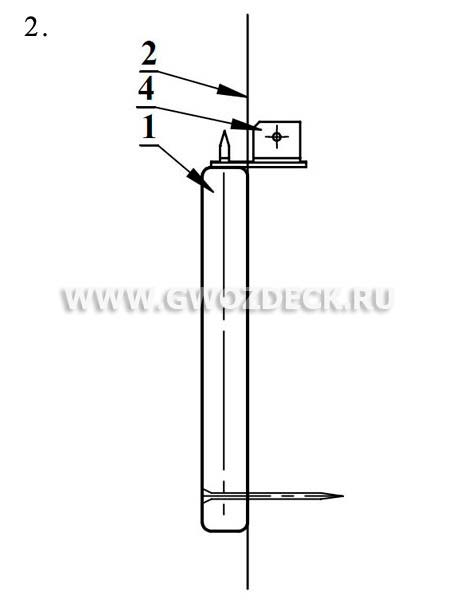

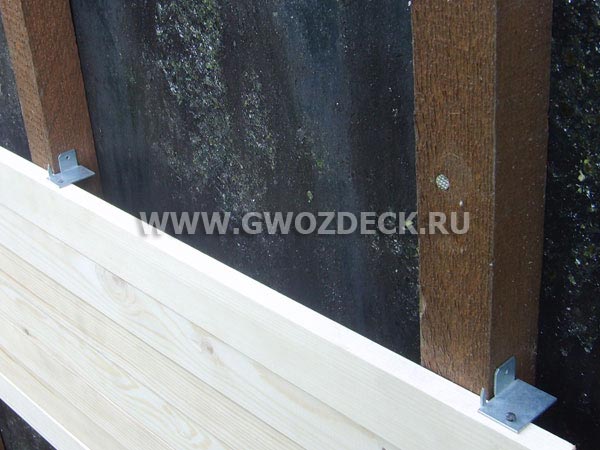

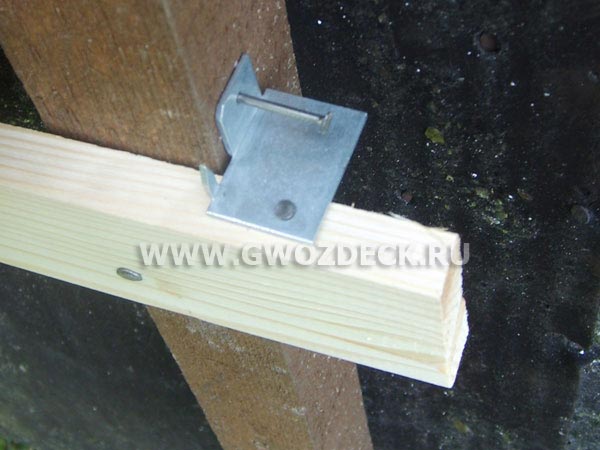

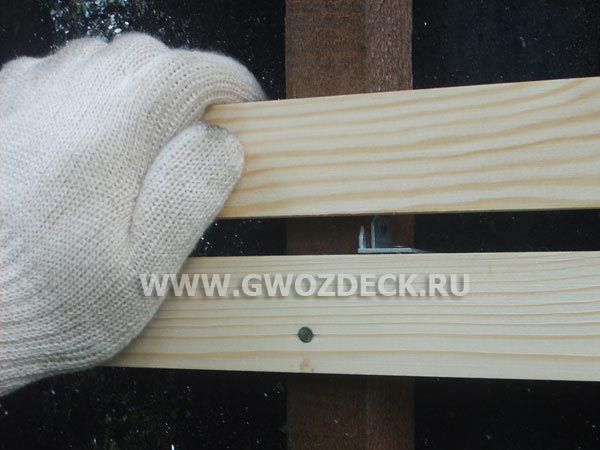

2. Совместить плоскости крепежа (4) со стойкой (2) и доской (1). Шип крепежа установить по оси симметрии доски (1).

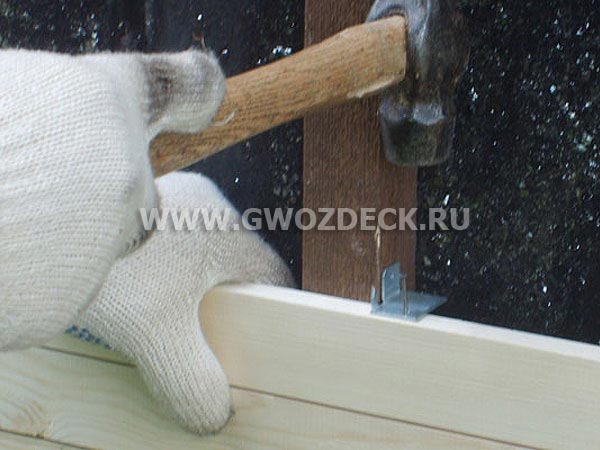

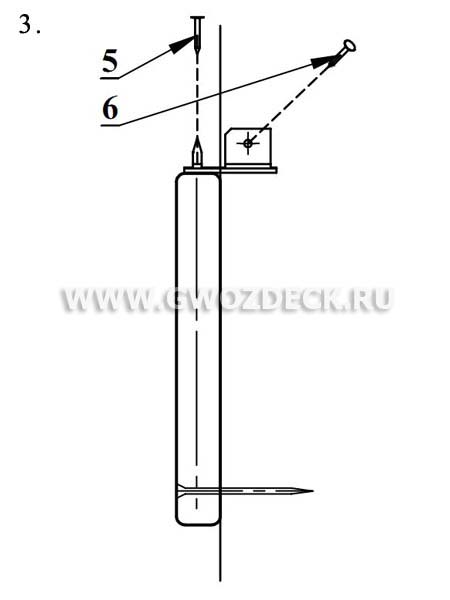

3. Ударом молотка забить гвоздь (5) и гвоздь (6) в доску и стойку через монтажные отверстия крепежа.

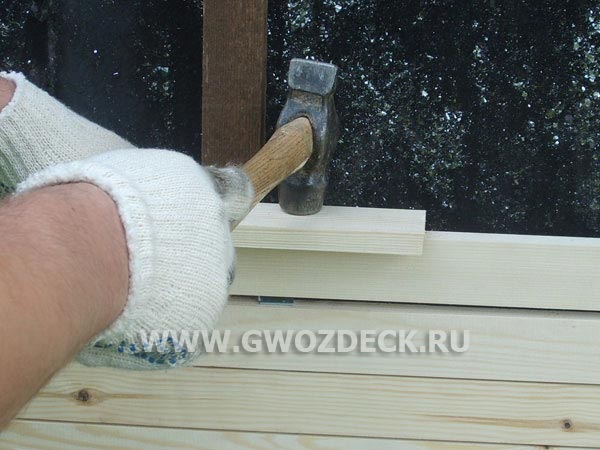

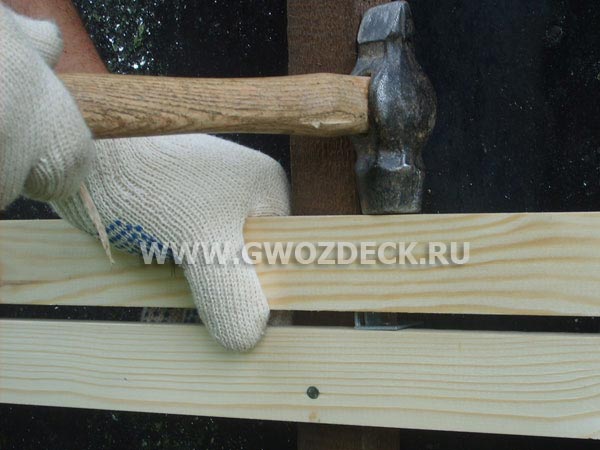

4. Ударом молотка через прокладку выбрать зазор между доской (7) и доской (1).

Рекомендации:

• толщина планкена – от 15 мм до 20 мм;

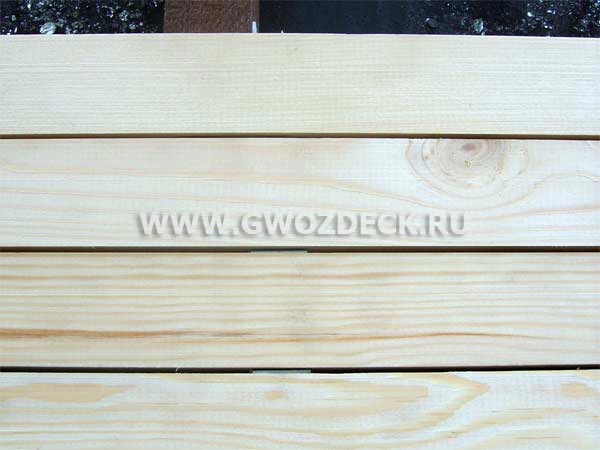

• зазор между досками – 3-5 мм;
• древесина для планкена – с умеренной плотностью (сосна, лиственница, ироко, тик);
• древесина для подшивных брусков (стоек) – с умеренной плотностью;
• гвоздь (5) – 2 х 25 мм;
• гвоздь (6) – 2 х 40 мм.

Расчет расхода ПЛАНфикс

Толщина доски, мм	Ширина доски, мм	Расстояние по осям лаг, мм	Рекомендуемый зазор между досками, мм	Норма расхода, шт./кв.м
15-20	90	500	3-5	20-21
	115	500	3-5	16-17
	130	500	3-5	15-15
